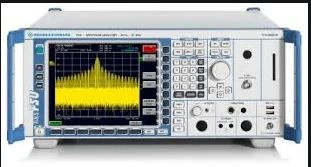

Een spectrumanalysator meet de grootte van een ingangssignaal versus frequentie binnen het volledige frequentiebereik van het instrument. Het belangrijkste gebruik is het meten van de kracht van het spectrum van bekende en onbekende signalen. Het ingangssignaal dat de meest gebruikelijke spectrumanalysatoren meten, is elektrisch; spectrale composities van andere signalen, zoals akoestische drukgolven en optische lichtgolven, kunnen echter worden overwogen door het gebruik van een geschikte transducer. Er bestaan ook spectrumanalysatoren voor andere soorten signalen, zoals optische spectrumanalysatoren die gebruik maken van directe optische technieken zoals een monochromator om metingen uit te voeren.
Door de spectra van elektrische signalen te analyseren, kunnen dominante frequentie, vermogen, vervorming, harmonischen, bandbreedte en andere spectrale componenten van een signaal worden waargenomen die niet gemakkelijk detecteerbaar zijn in golfvormen van tijddomeinen. Deze parameters zijn nuttig bij de karakterisering van elektronische apparaten, zoals draadloze zenders.
De weergave van een spectrumanalysator heeft frequentie op de horizontale as en de amplitude op de verticale as. Voor de gewone waarnemer ziet een spectrum-analyser eruit als een oscilloscoop en in feite kunnen sommige lab-instrumenten functioneren als oscilloscoop of als spectrum-analyser.
Spectrumanalysertypen onderscheiden zich door de methoden die worden gebruikt om het spectrum van een signaal te verkrijgen. Er zijn swept-tuned en snelle op Fourier-transformatie (FFT) gebaseerde spectrum-analysers:
● Een swept-tuned analyzer gebruikt een superheterodyne ontvanger om een deel van het ingangssignaalspectrum omlaag te converteren naar de middenfrequentie van een smal banddoorlaatfilter, waarvan het onmiddellijke uitgangsvermogen wordt geregistreerd of weergegeven als een functie van tijd. Door de middenfrequentie van de ontvanger 0010010 # 39; (met behulp van een spanningsgestuurde oscillator) door een reeks frequenties te halen, is de uitvoer ook een functie van de frequentie. Maar terwijl de sweep zich op een bepaalde frequentie concentreert, mist het mogelijk kortdurende gebeurtenissen op andere frequenties.
● Een FFT-analysator berekent een tijdreeks van periodogrammen. FFT verwijst naar een bepaald wiskundig algoritme dat in het proces wordt gebruikt. Dit wordt vaak gebruikt in combinatie met een ontvanger en analoog-naar-digitaal-omzetter. Zoals hierboven, verlaagt de ontvanger de middenfrequentie van een deel van het ingangssignaalspectrum, maar het deel wordt niet geveegd. Het doel van de ontvanger is het verminderen van de bemonsteringssnelheid waarmee de analysator te maken heeft. Met een voldoende lage bemonsteringsfrequentie kunnen FFT-analysers alle monsters verwerken (100% inschakelduur), en kunnen zo voorkomen dat gebeurtenissen van korte duur ontbreken.
