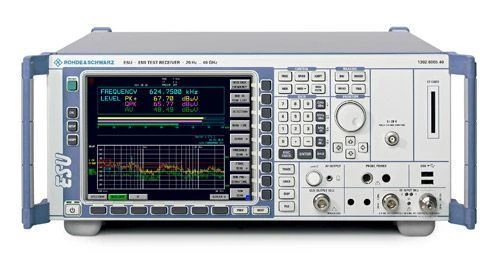

De R&S ESU8 maakt deel uit van een nieuwe familie cispr16-1-1-conforme EMI-testontvangers die voldoen aan alle civiele en militaire normen voor elektromagnetische interferentiemetingen. Met de nieuwe FFT-gebaseerde tijddomeinscan kunnen gebruikers tot 150 keer sneller overzichtsmetingen uitvoeren dan bij eerdere EMI-testontvangers. De R&S ESU beschikt ook over automatische en interactieve meetfuncties, realtime IF-analyse en parallelle detectoren waaronder de nieuwe CISPR-RMS detector.
Kenmerken van:
Prestatiefuncties
●Frequentiebereik van 20 Hz tot 8 GHz
●Uitstekende RF-kenmerken
●Zeer lage meetonzekerheid
●Volledige naleving van de CISPR 16-1-1-norm
●Alle commerciële en militaire normen vervuld
Meetsnelheid
●Extreem korte totale meettijden met time-domain scan (FFT) optie
●Snelle overzichtsmetingen in analyzer-modus (veegtijd min. 2,5 ms)
●Ontvangermodus met parallelle realtime IF-analyse
●Snelle tijd-domeinanalyse (resolutie vanaf 10 μs, controletijd >2 uur)
●Afstandsbediening via GPIB en LAN (Ethernet)
Innovatieve techniek
●Alle EMC detectoren incl. CISPR-AV en CISPR-RMS
●Volautomatische metingen (voorproef/eindmeting)
●Geïntegreerde rapportgenerator (PDF, HTML, RTF-bestandsindeling)
●Windows XP, USB-interfaces b.v. voor memorystick
●Verwisselbare harde schijf (flash-kaart) optioneel
De geïntegreerde time-domain (FFT) scan is een methode voor high-speed overzichtsmetingen. Hiermee kan de R&S ESU8 het EMI-spectrum meten met een enorm snelheidsvoordeel ten opzichte van een ontvanger of spectrumanalyzer met vergelijkbare instellingen. De implementatie van FFT-gebaseerde testmethoden kan de meettijd met 10 tot 100 keer verminderen. Deze extreem hoge voorvertoning levert een hogere doorvoer en lagere kosten per meting op. De tijd-domein scan is beschikbaar als een optie voor de ESU.
Naast de tijddomeinscan integreert de ESU8 volledige spectrumanalyse en EMI-ontvangerfunctionaliteit. De drie modellen, de R&S ESU8, R&S ESU26 en R&S ESU40 dekken frequentiebereiken van respectievelijk 20 Hz tot 8 GHz, 26,5 GHz en 40 GHz. Elk model is uitgerust met een secundaire pulsbestendige RF-ingang voor uitgevoerde emissiemetingen van 20 Hz tot 1 GHz. Alle modellen bevatten voorselectie, die essentieel is voor emi-metingen die voldoen aan normen, en een interne voorversterker tot 3,6 GHz.
De Rohde & Schwarz ESU8 biedt ook een complete set parallelle detectoren, waaronder CISPR-Ave en de nieuwe CISPR-RMS detector. Alle detectoren (piek, AV, quasi-piek, CISPR-Ave, RMS en CISPR-RMS) worden digitaal geïmplementeerd, wat de stabiliteit verbetert.
De ESU8 bevat een on-board rapportgenerator met bewerkbare sjablonen en een voorbeeldfunctie voor het controleren van resultaten. De gebruiker kan het rapport rechtstreeks afdrukken of opslaan in verschillende indelingen (PDF, RTF of HTML) naar de interne harde schijf of naar extern geheugen via USB.
Voor handmatige metingen beschikt de R&S ESU8 over een groot TFT-lcd dat alle informatie in één oogopslag biedt. Het traditionele staafgrafiekscherm voor maximaal vier parallelle detectoren toont real-time amplitudes en de maximale houdwaarde voor elke detector. Het onderste deel van het scherm toont ofwel het volledige RF-interferentiespectrum met grenslijnen of het real-time IF-spectrum voor analyse. IF-analyse helpt bij het identificeren van modulatiekenmerken en toont een weergave van het interferentiespectrum (zoals omgevingsinterferentie) in de buurt van het signaal van belang.
